滾珠絲桿升降機
絲桿升降機

名稱:絲桿升降機

詳細信息

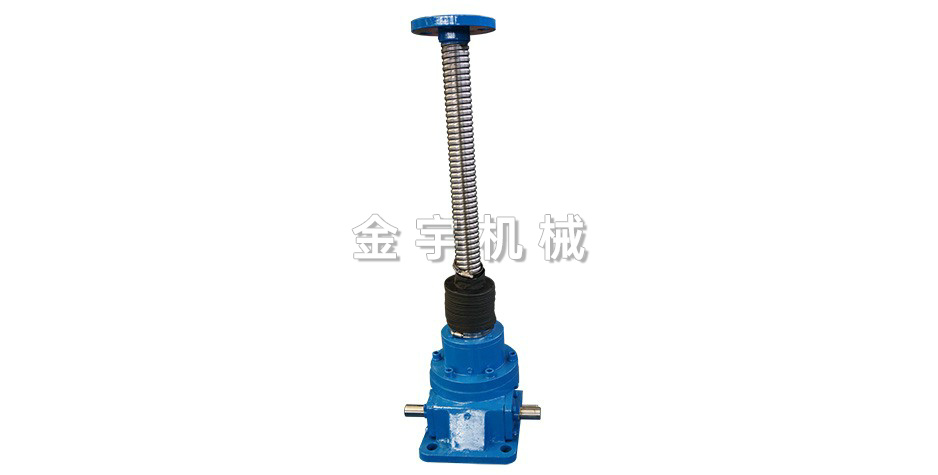

JWB滾珠絲桿升降機,適用于高速,高頻率和高性能的裝置中,主要構成部件為精密滾珠絲桿副與高精度蝸輪蝸桿副。
1.2.1效率高:用滾動摩擦、提高了整機效率,只須很小的驅動源,就可以產生很大的推動力。
1.2.2高速化:與梯形絲桿相比,速度有很大的提高,能輕松而調整地運轉。
1.2.3使用壽命長:采用高質量的滾珠絲桿,使其工作壽命提高3倍以上。
注:本身無自鎖功能,需外加制動裝置或選擇帶有制動的驅動源。
②JWB大螺距滾珠絲桿型另咨詢。

JWB滾珠絲桿升降機類型基本參數一覽表

型號

JWB005

JWB010

JWB025

JWB050

JWB100

JWB150

JWB200

JWB300

JWB500

較大載荷KN

4.9

9.8

24.5

49

98

147

196

294

490

絲桿外徑mm

16

20

25

36

45

50

63

85

100

絲桿底徑mm

13.5

17.5

21.4

31.3

39.1

43.1

55.7

74.8

87

絲桿螺距mm

5

5

8

10

12

16

16

20

24

減速比

H速度

5

5

6

6

8

8

8

102/3

102/3

L速度

20

20

24

24

24

24

24

32

32

綜合效率%

H速度

63

61

62

64

63

63

62

56

60

L速度

37

34

35

39

43

43

41

34

38

容許輸入較大功率(kW

H速度

0.25

0.54

1.3

2.2

3.6

4

5.5

8.9

13.3

L速度

0.12

0.27

0.63

1

1.9

2.1

2.8

4.1

6.5

空載扭矩(N·m

0.11

0.29

0.62

1.37

1.96

2.65

3.92

9.81

19.6

保持扭矩(N·m

H速度

0.69

1.27

4.31

10.78

19.6

39.2

51

68.6

140.1

L速度

0.14

0.26

0.91

2.4

5.8

11.8

15

19.5

41.2

容許輸入軸扭矩(N·m*

9.8

19.6

49

153.9

292

292

292

735

1372

較大載荷時所需輸入

H速度

1.3

2.8

9

21.5

39.1

77

104

169.6

317.5

軸扭矩(N·m**

L速度

0.62

1.4

4.3

9.6

20.4

39.6

54.2

98.5

177.9

輸入軸每回轉一圈對應絲

H速度

1

1

1.33

1.67

1.5

2

2

1.88

2.25

桿(活動螺母)軸向位移量

L速度

0.25

0.25

0.33

0.42

0.5

0.67

0.37

0.63

0.75

較大載荷時容許

H速度

1500

1500

1400

1000

890

500

500

500

400

輸入軸回轉速度

L速度

1500

1500

1400

1000

890

500

500

4000

350

較大載荷時絲桿回轉扭矩N·m

4.3

8.7

34.7

86.7

208.2

416.3

555.1

1040.9

2081.7
